指定端口是交换机向所连网段转发配置BPDU的端口， 每个网段有且只能有一个指定端口。 一般情况下， 根桥的每个端口总是指定端口。
根端口是非根交换机去往根桥路径最优的端口。 在一个运行STP协议的交换机上最多只有一个根端口， 但根桥上没有根端口。如果一个端口既不是指定端口也不是根端口， 则此端口为预备端口。 预备端口将被阻塞。
扩展资料：
注意事项：

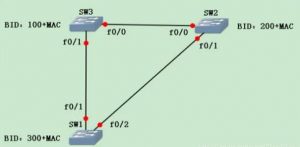

交换机通电启动后，还不知道网络中有没有别人，所以认为是根桥，并把这个消息通过BPDU通告出去，每台交换机也会收到其他交换机发来的BPDU，比较一下其中的BID，即可选举出根桥。
根桥选出后，其他交换机都可以叫指定桥。指定桥不再主动发出BPDU，只会转发根桥的BPDU。根桥每间隔Hello Time（默认2秒）时间周期性发出BPDU。
STP中选举根端口时需要考虑以下：端口优先级、端口到达根交换机的Cost、端口槽位编号，如G0／0／1。
STP协议利用BPDU中三个Field――路径开销、网桥ID、端口优先级／端口ID来确定到根桥的最佳路径顺序：
路径开销：所有端口开销的综合为路径开销，路径开销低的端口为转发端口。网桥ID：同一个交换机上有两条链路达到根桥（如平行链路），那么最佳路径就由下面的端口优先级或端口ID决定
端口优先级／端口ID：端口优先级范围0～63，缺省值32，具有低优先级的端口将转发数据。如果端口优先级相同，端口ID则是决定因素，低端口ID将转发数据。
扩展资料
STP 端口状态
Disable – 被关闭的端口，Blocking – 初始状态或是被 STP 阻塞状态，该状态停留 Max Age，始终只能收到 BPDU，如果 Max Age 都没有收到 BPDU，就转到 Listening 状态
Listening – 收发 BPDU，以确信在传输数据帧时网络无环路，停留 Forward Delay
Learning – 收发 BPDU，学习 MAC 地址，但不转发数据帧，停留 Forward Delay
Forwarding – 除非不存在环路，并且确定它是到达根交换机的最佳路径，不然永远不会进入该状态。

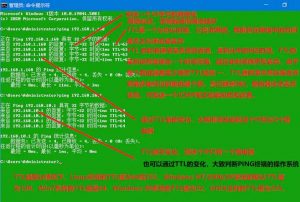

这个值还用来探测路径，数据包的TTL值从1开始，一个一个增加，直到到达对方，这样通过标识回应者，就可以知道整个传输路径了，Windows中的命令为tracert，就是使用的这种机制。
ARP设置TTL值 高速缓存是为了加快IP到MAC地址查询的速度。
TTL（Time To Live）生存时间，也就是服务器允许数据在缓存中存放的时间。该值设置的过小，数据更新的更频繁，数据在网络中的一致性就越高，但是这样增加了服务器的负担，使得名字解析时间变长，TTL越大名字解析时间就越短，但是数据在缓存中存放的时间过长，缓存中的数据可能过时，跟服务器上的数据不一致。
TTL指定数据包被路由器丢弃之前允许通过的最大网段数量，是IP数据包在网络中可以转发的最大跳数(跃点数)，TTL位于IPv4包的第9个字节，是一个8 bit字段。，它告诉网络，数据包在网络中的时间是否太长而应被丢弃
由于每个路由器都至少要把TTL域减一，TTL通常表示包在被丢弃前最多能经过的路由器个数
TTL的最大值是255，推荐值是64，windows中TTL默认值保存在注册表HKLM\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters 下的DefaultTTL(DWORD)中，修改设置后重启才生效。（修改可以有效防止被人推测到操作系统）
TTL值默认情况下，Linux系统的TTL值为64或255，Windows NT/2000/XP系统的默认TTL值为128，Win7系统的TTL值是64，Windows 98系统的TTL值为32，UNIX主机的TTL值为255。
TTL(Time-To-Live)的作用是限制数据包在网络中存在的时间，防止数据包不断的在IP互联网络上循环。
作者：楊志栋
链接：https://www.jianshu.com/p/edb3ac63d1cf
来源：简书
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。
最大值是60字节。
占4位,可表示的最大数值是15个单位(一个单位为4字节)因此IP的首部长度的最大值是60字节 区分服务: 占8位,用来获得更好的服务,在旧标准中叫做服务类型。
但实际上一直未被使用过.1998年这个字段改名为区分服务.只有在使用区分服务(DiffServ)时,这个字段才起作用.一般的情况下都不使用这个字段。
网际协议版本4（英语：Internet Protocol version 4，IPv4），又称互联网通信协议第四版，是网际协议开发过程中的第四个修订版本，也是此协议第一个被广泛部署的版本。
IPv4是互联网的核心，也是使用最广泛的网际协议版本，其后继版本为IPv6，直到2011年，IANA IPv4位址完全用尽时，IPv6仍处在部署的初期。
发展历史：
IPv4在IETF于1981年9月发布的 RFC 791 中被描述，此RFC替换了于1980年1月发布的 RFC 760。
IPv4是一种无连接的协议，操作在使用分组交换的链路层（如以太网）上。此协议会尽最大努力交付数据包，意即它不保证任何数据包均能送达目的地，也不保证所有数据包均按照正确的顺序无重复地到达。这些方面是由上层的传输协议（如传输控制协议）处理的。
2019年11月26日，全球所有43亿个IPv4地址已分配完毕，这意味着没有更多的IPv4地址可以分配给ISP和其他大型网络基础设施提供商。
RSTP (Rapid STP)，传统的STP协议收敛的时间分为两部分
1. 选角色时间
2. 选角色之后的等待时间(时长为2倍的Forwarding Delay time)
2倍 Forwarding Delay time的由来：
1. 第一个Forwarding Delay Time，在网络拓扑变化时，各个桥需要重新选举Root Port和 Backup Port。如果在各桥没有选出新的Root Port和Backup Port时，将新的Root Port设置为Forwarding，这样就导致整个网络有瞬间的环路。
2. 第二个Forwarding Dealy Time，在网络拓扑变化后，各个桥都选举出了对应的 RootPort和Backup Port，并且进行了MAC地址的调整(flush某些端口上的mac地址)，此时如果直接放通新的RootPort，会导致一瞬间的未知名单播泛洪，对整个网络造成冲击。所以需要保持learning状态15s，待MAC收敛后，再Forwarding RootPort。
STP的收敛主要是靠定时器维持，而RSTP不同。RSTP采用Proposal/Agree机制来实现快速的收敛。
Proposal/Agree机制：
原网络topo中，AP处于DISABLE状态，EP为Forward，但仅连接用户，不会造成环路。DP处于FORWARDING状态，RP亦处于FORWARDING状态。
新网络中，由于新的链路UP起来，网络的TOPO发生了变化。刚UP起来，双方STP状态均为BLOCK。假设最上方交换机为 “根桥” ，由于新的RP(此时还没成为RP)距离根桥的路径更短，根桥从DP向下发交换机发送一封BPDU报文， 建议 其将自己设置为 “指定交换机” ，将直连端口设置为RP。下方交换机收到建议后，将直连端口设置为RP，BLOCK自己的DP，并FORWARDING新RP，通过新RP向上方交换机发送一封Agree报文，上方交换机收到后，设置DP为FORWARDING。这样，从拓扑变化的交换机开始，一级一级向叶子节点收敛。
根端口和指定端口的作用同STP协议中定义，Alternate端口和Backup端口的描述如下：
从配置BPDU报文发送角度来看：
Alternate端口是由于学习到其它网桥发送的配置BPDU报文而阻塞的端口。
Backup端口是由于学习到自己发送的配置BPDU报文而阻塞的端口。
从用户流量角度来看：
Alternate端口作为根端口的备份端口，提供了从指定桥到根的另一条可切换路径。
Backup端口作为指定端口的备份，提供了另外一条从根节点到叶节点的备份通路。
RSTP端口状态
Forwarding
在这种状态下，端口既转发用户流量又接收/发送BPDU报文。
Learning
这是一种过渡状态。在Learning下，交换设备会根据收到的用户流量，构建MAC地址表，但不转发用户流量，所以叫做学习状态。
Learning状态的端口接收/发送BPDU报文，不转发用户流量。
Discarding
Discarding状态的端口只接收BPDU报文。
在监控系统工程安装实践中，我们需要根据环境的不同，客户的要求不同来制定监控设计方案，只有完备合适的监控方案才能保证监控系统的稳定性，经济性，效率性。今天就来说说几种网络监控系统安装的几种传输方式。
第一种：传统方式，由网络摄像机+电源+网线组成
在综合布线的时候，同时要布电源线和网线，电源也可以就近取220V交流电，这样节省电源线材，这里暂不讨论它的利弊。给每个网络摄像机提供电源。再有一路网线传输网络数据到网络硬盘录像机NVR。
第二种：POE供电方式，有网络摄像机+POE交换机
这样就比前面一种方式节省一条电源线，一台网络摄像机只要一根网线作为传输信号的介质就可以，不再用到电源线了。网线用非屏蔽超五类双绞线就可以了，传输距离100米没有任何问题。
第三种：远距离的情况下，网络摄像机+光纤+收发器，可以传输距离更远！
刚才前面我们说了，网线传输正常100米以内，那么超过100米的情况，我们一般考虑用光纤传输了，光纤不但传输距离远（可以传输20公里）而且效果稳定。
我们都知道，光纤传输数据的时候，把数据信号转换成光信号传输，再把光信号转换成数据信号，这样我们使用光纤收发器配合来完成工作。如图：
第四种：无线传输方式，摄像机+无线网桥。
在具体监控系统实施环境中，如果布线困难碰到天然屏障或者不可逾越的障碍的时候，我们可以使用无线传输方式，这样就用到无线网桥了。
在比如，已经硬化路面的小区，电梯，已经建好的工厂，距离较远的空旷地带，野外等等这些环境都适用无线传输方式。
无线网桥，可以将网络信号转换成无线电波进行点对点的传输。成对使用。由于点对点定向传输，可以实现远距离的无线传输，从几百米到几十公里。
使用无线网桥的施工注意点：在发射和接收端之间不能有遮挡，不能有障碍。这样信号传输才会稳定。
特别提示：
为什么现在主流用PoE交换机做网络监控系统，有下面几个优点： 1，节省线材，节省布线时间，节省布线人工，提供工程施工效率。 2，不用电源，就不涉及到强电，不会有触电危险，减少故障概率，降低维护成本。 3，降低施工难度，简单方便，容易上手，工程布线也更美观。
以上四种方式，是网络监控系统常用的四种传输方式，我们在做具体的监控工程项目的时候，必须根据现场的环境和业主的要求，来选择最合适的传输方式，这样才能既让业主花最少的经济也不影响监控工程效果。
